首页» 科研进展» 郭雪峰课题组与合作者实现了对单分子立体电子效应的精准调控

郭雪峰课题组与合作者实现了对单分子立体电子效应的精准调控



单分子电子学,一方面为实现单分子尺度上器件功能的多样化提供了可能;另一方面为在分子/原子水平上探索材料的本征性能提供了平台。单分子电子器件中,分子不同构象之间的细微差别会导致明显的电导差异,从而达到在单分子水平上捕捉单一事件的精度。通过在单分子导电通道上引入侧基官能团能够有效地调控主链分子的构象及其电学性能,这为监测单分子水平上的动力学事件奠定了基础。

近日,北京大学雪峰课题组中国科学院物理研究所孟胜课题组合作,在单分子器件中通过在三联苯的侧链引入光致异构官能团—偶氮苯,基于电学测试信号研究了偶氮苯顺反式异构体对三联苯构象的影响,实现了单分子水平上的立体电子效应的精准调控(图1a

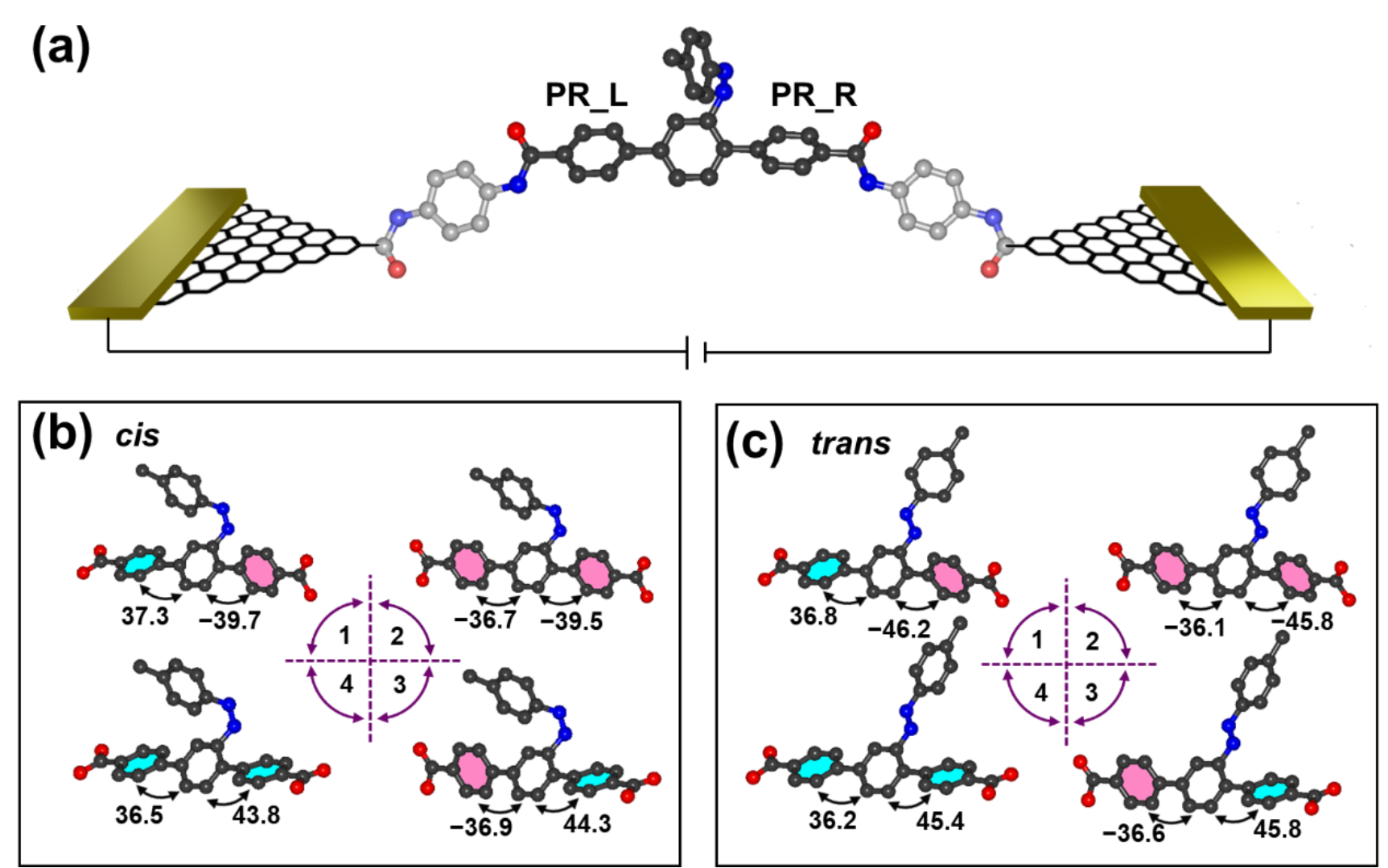

1:器件结构和分子构象示意图

基于密度泛函理论,他们在结构优化之后计算得到在偶氮苯处于顺反式状态均存在四种稳定的构象(图1b-1c。相较于孤立的三联苯分子(相邻苯环之间夹角为±36°),两侧苯环与中心苯环的夹角各不相同。当偶氮苯处于反式时,左侧苯环与中心苯环的夹角约为±3,而右侧苯环与中心苯环的夹角大小分两种,分别为:~39°c_1c_2)和~4c_3c_4)。当偶氮苯处于顺式时,左右两侧苯环与中心苯环的夹角分别约为±36°±46°。由于顺式偶氮苯的平面结构,t_1t_3t_2t_4)近乎等价。

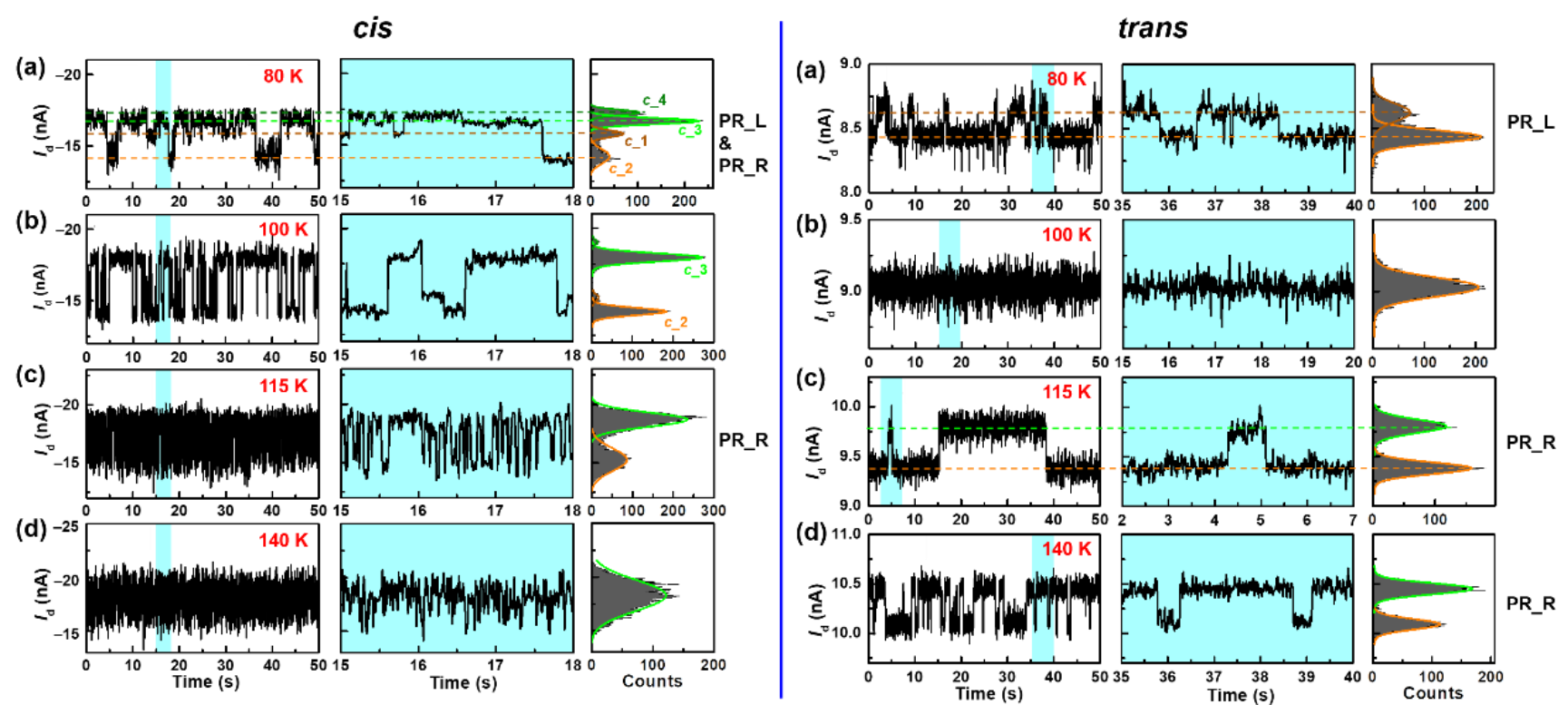

图2:温度依赖性实验

通过在不同温度下,实时监测偶氮苯处于顺反式状态下的电流信号,他们探索了温度对苯环扭转动力学过程的影响(图2)。当偶氮苯处于顺式时,在80 K出现了四个不同的电导态;随着温度升高,逐渐融合为两个电导态;当温度升至140 K时,仅表现为一个单一的电导态。当偶氮苯处于式时,在80 K表现为两个不同的导电态,随温度升高融合为一个导电态;而当温度升至115 K后,出现了两个新的不同的导电态。

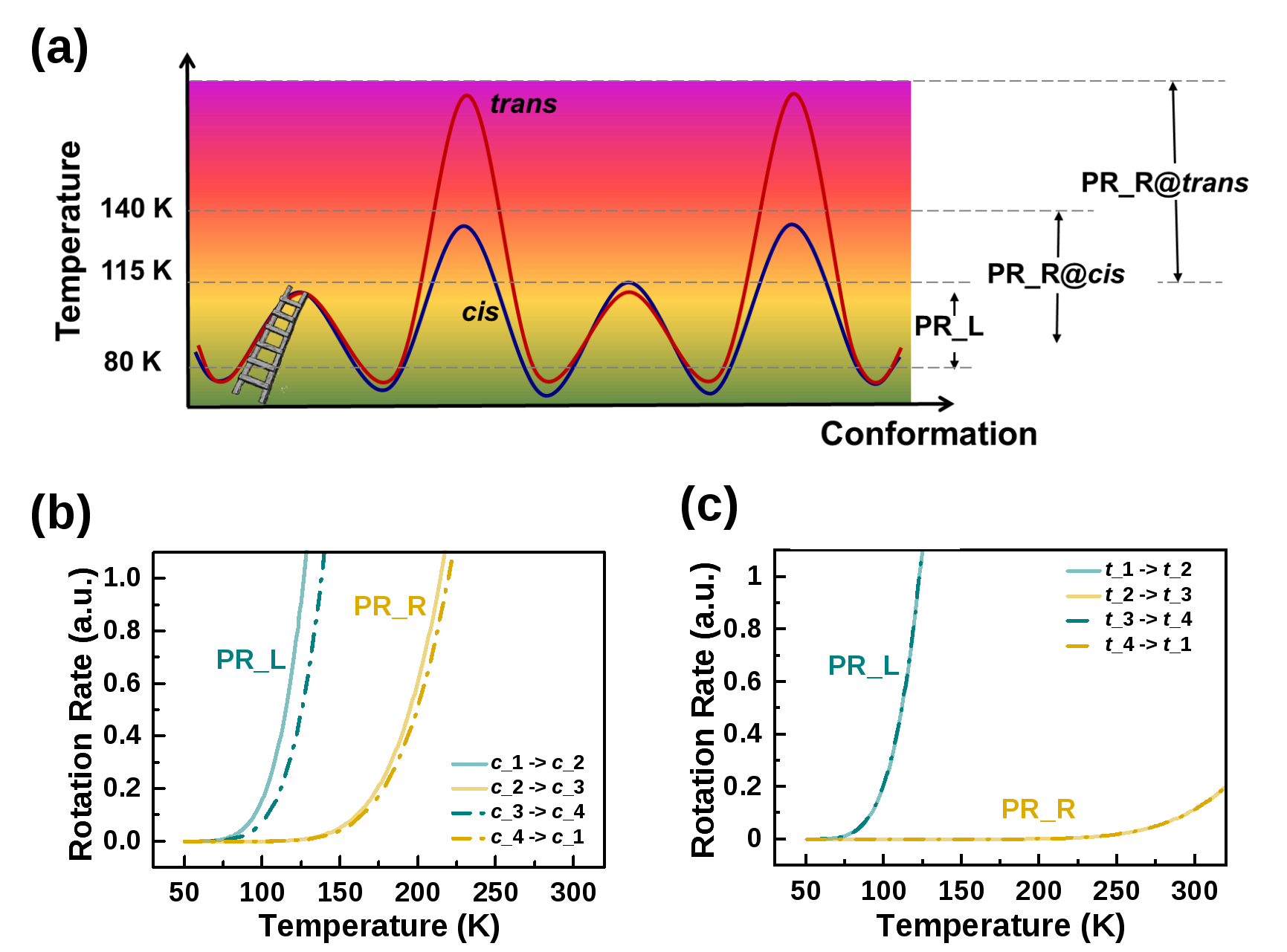

图3:旋转速度的理论模拟示意图

侧链偶氮苯处于顺式和反式结构下,随着温度的上升苯环转动的动力学过程完全不同。结合理论计算发现,三联苯中远离偶氮苯的苯环PR-L扭转势垒几乎不受侧链结构的影响,而靠近偶氮苯的苯环(PR_R)扭转势垒(~7.0 kJ/mol取绝于偶氮苯的异构体形态(图3atrans结构下由于偶氮苯几乎与三联苯共面,空间位阻大,PR_R@trans扭转势垒(~22.5 kJ/mol)大于PR_R@cis的扭转势垒(~11.7kJ/mol)。因而,在低温下可观测到transcisPR_L的转动;而PR_R@cis由于相对较低的势垒也会发生转动。随着温度的升高,PR_L由于转动速度太快而率先不能被观测到。PR_R@trans由于势垒较高随着温度近一步升高时(115 K)转动才发生。而当温度达到140 K时,由于PR_R@cis势垒较低,转动速度超过仪器分辨率。与此同时,PR_R@trans依然能够被分辨(图3b3c

该工作表明引入侧链取代基能够有效地调控分子异质结中的立体电子效应,这构建功能单分子器件以及设计有机电子材料提供了新的思路。该研究成果以“Atomically Precise Engineering of Single-Molecule Stereoelectronic Effect”为题发表在Angew. Chem. Int. Ed.Angew. Chem. Int. Ed. 2021, DOI: 10.1002/anie.202100168very important paper。文章的共同第一作者分别是联合培养博士生孟利楠国科学院物理研究所、郭雪峰课题组的辛娜和王进莹,郭雪峰教授和中国科学院物理研究所的孟胜研究员为共同通讯作者。研究得到了国家自然科学基金委、科技部和北京分子科学国家研究中心的联合资助。



文章链接:https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202100168

教师ftp
在线办公
TOP
